Kapalı Çevrim Hall Etkisi Sensörlerinin işlevselliği nasıl test edilir?

Kapalı Döngü Hall Etkisi Sensörlerinin işlevselliğinin test edilmesi, beklendiği gibi çalıştıklarından emin olmak için çok önemlidir. Bu sensörlerin tedarikçisi olarak doğru testlerin önemini ilk elden gördüm. Bu blogda bu sensörleri test etmenin bazı pratik yollarını paylaşacağım.

Kapalı Döngü Hall Etkisi Sensörlerini Anlamak

Teste geçmeden önce Kapalı Döngü Hall Etkisi Sensörlerinin ne olduğuna hızlıca bakalım. Bu sensörler, bir elektrik iletkeni boyunca, iletkendeki elektrik akımına enine bir voltaj farkının ve akıma dik bir manyetik alanın üretilmesi olan Hall Etkisini kullanır. Kapalı döngü konfigürasyonunda sensör, manyetik çekirdekte sıfır akı durumunu korumak için bir geri bildirim mekanizması kullanır. Bu, yüksek doğruluk ve doğrusallıkla sonuçlanır ve bu da onları geniş bir uygulama yelpazesinde elektrik akımlarını ölçmek için mükemmel kılar.

Test Neden Önemlidir?

Bu sensörlerin test edilmesi sadece bir formalite değildir. Arızalı sensörler hatalı ölçümlere neden olabilir, bu da hassas akım verilerine dayanan sistemlerde sorunlara neden olabilir. Örneğin elektrikli araç akü yönetim sistemlerinde hatalı akım ölçümleri hatalı şarj ve deşarja yol açarak akünün ömrünü kısaltabilir. Endüstriyel otomasyonda yanlış akım okumaları makinelerin arızalanmasına neden olarak üretimde gecikmelere ve maliyetlerin artmasına neden olabilir.

Test Ekipmanları

Kapalı Döngü Hall Etkisi Sensörlerini test etmek için bazı temel ekipmanlara ihtiyacınız olacak:

• Güç Kaynağı: Sensöre gerekli voltajı sağlamak için istikrarlı bir güç kaynağı gereklidir. Güç kaynağının sensörün veri sayfasında belirtilen doğru voltaj aralığını sağlayabildiğinden emin olun.
• Mevcut Kaynak: Test amacıyla farklı seviyelerde akım üretmek için değişken bir akım kaynağına ihtiyacınız olacaktır. Bu, gerçek dünyadaki çalışma koşullarını simüle etmenize olanak tanır.
• Multimetre: Sensörün çıkış voltajını ölçmek için kaliteli bir multimetre kullanılır. Belirli bir giriş akımı için çıkışın beklenen aralıkta olup olmadığını kontrol etmek için bunu kullanabilirsiniz.
• Osiloskop: Sensörün çıkış dalga biçimini gözlemlemek için bir osiloskop kullanılabilir. Bu, sinyaldeki herhangi bir gürültüyü veya bozulmayı tespit etmek için kullanışlıdır.

Test Adımları

Adım 1: İlk İnceleme

Herhangi bir elektrik testine başlamadan önce sensörü görsel olarak inceleyin. Muhafazadaki çatlaklar veya bükülmüş pimler gibi herhangi bir fiziksel hasar olup olmadığına bakın. Hasarlı bir sensör düzgün çalışmayabilir, dolayısıyla bu sorunları erkenden tespit etmek önemlidir.

Adım 2: Açılış Testi

Sensörü veri sayfasına göre güç kaynağına bağlayın. Polaritenin doğru olduğundan emin olun. Açıldıktan sonra sensörün aşırı ısınma veya aşırı güç tüketimi gibi herhangi bir anormal davranış belirtisi gösterip göstermediğini kontrol edin. Sensörün çektiği gücü ölçmek için bir güç ölçer kullanabilirsiniz.

Adım 3: Sıfır – Akım Testi

Geçerli kaynağı sıfıra ayarlayın. Sensörün çıkış voltajı sıfıra yakın veya belirtilen ofset voltaj aralığı dahilinde olmalıdır. Çıkış voltajını ölçmek için multimetreyi kullanın. Çıkış voltajı beklenen değerden önemli ölçüde farklıysa sensörde sorun olabilir.

Adım 4: Doğrusallık Testi

Mevcut kaynaktan gelen akımı küçük artışlarla kademeli olarak artırın. Multimetreyi kullanarak her adımda sensörün çıkış voltajını ölçün. Çıkış voltajını giriş akımına karşı bir grafik üzerinde çizin. Grafik doğrusallığı gösteren düz bir çizgi olmalıdır. Grafik düz bir çizgiden önemli bir sapma gösteriyorsa sensör doğrusal olmayabilir ve bu da doğruluğunu etkileyebilir.

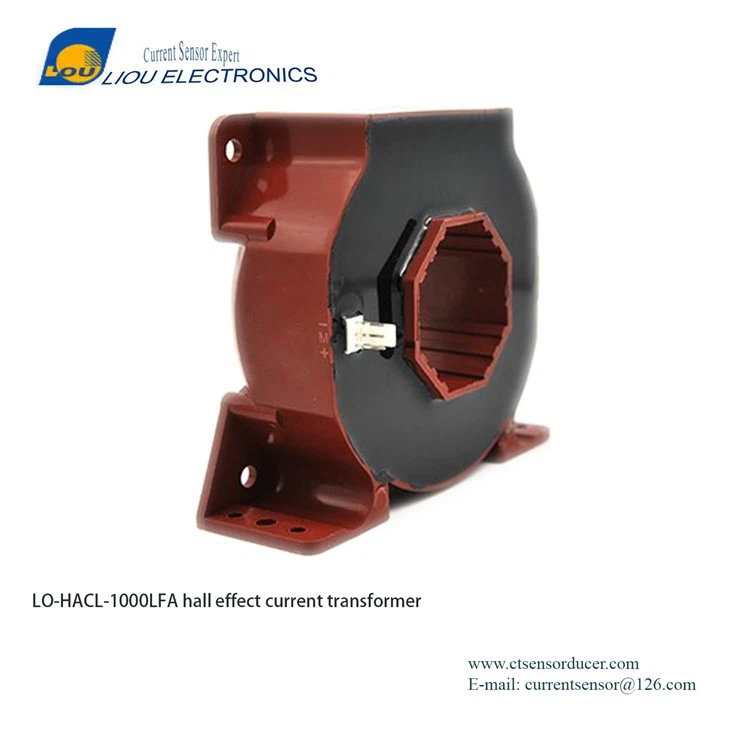

Örneğin, eğer birYüksek Hassasiyetli Kapalı Döngü Hall Etkisi Akım Sensörüçok yüksek derecede doğrusallığa sahip olmalıdır. Giriş akımı ile çıkış voltajı arasında neredeyse mükemmel bir düz çizgi ilişkisi bekleyebilirsiniz.

Adım 5: Frekans Yanıtı Testi

Farklı frekanslara sahip sinüzoidal bir akım sinyali oluşturmak için akım kaynağını kullanın. Bir osiloskop kullanarak sensörün çıkışını gözlemleyin. Sensör, giriş akımı sinyalini belirtilen frekans aralığında doğru bir şekilde takip edebilmelidir. Çıkış dalga biçimi belirli frekanslarda bozulma veya zayıflama gösteriyorsa sensörün frekans tepkisi sınırlı olabilir.

Adım 6: Sıcaklık Testi

Kapalı Döngü Hall Etkisi Sensörleri sıcaklık değişimlerinden etkilenebilir. Sensörü sıcaklığın kontrol edildiği bir ortama yerleştirin ve sıcaklığı sensörün belirtilen çalışma aralığı dahilinde değiştirin. Belirli bir giriş akımı için farklı sıcaklıklarda çıkış voltajını ölçün. Çıkış voltajındaki sıcaklıkla değişim, belirtilen sıcaklık katsayısı aralığında olmalıdır.

Yaygın Sorunlar ve Çözümler

Sorun: Çıkış Gerilimi Yok

• Olası Nedenler:
  • Yanlış güç kaynağı bağlantısı.
  • Hasarlı sensör.
  • Sensör ile test ekipmanı arasındaki hatalı bağlantılar.
• Çözümler:
  • İki kez - güç kaynağı bağlantılarını kontrol edin ve kutupların doğru olduğundan emin olun.
  • Hasar görmüşse sensörü değiştirin.
  • Tüm bağlantıları kontrol edin ve sağlam olduklarından emin olun.

Sorun: Doğrusal Olmayan Çıkış

• Olası Nedenler:
  • Manyetik girişim.
  • Sensör doygunluğu.
• Çözümler:
  • Sensörü büyük motorlar veya transformatörler gibi manyetik girişim kaynaklarından uzaklaştırın.
  • Sensör doymuşsa giriş akımını azaltın.

Sorun: Çıkışta Yüksek Gürültü

• Olası Nedenler:
  • Kötü topraklama.
  • Yakındaki ekipmanlardan kaynaklanan elektriksel girişim.
• Çözümler:
  • Sensörün ve test ekipmanının uygun şekilde topraklandığından emin olun.
  • Elektrik parazitini azaltmak için korumalı kablolar kullanın.

Farklı Türlerdeki Kapalı Döngü Hall Etkisi Sensörlerinin Test Edilmesi

Kapalı Döngü Hall Etkisi Sensörlerinin farklı türleri vardır;DİKDÖRTGEN AÇIK KAPALI SALON AKIM SENSÖRÜVeHall Etkisi Mevcut IC pininden ACS759 ACS758XCB'nin yerine geçen pin. Temel test prensipleri aynı olmakla birlikte, özel tasarım ve uygulama gerekliliklerinden dolayı test sürecinde bazı farklılıklar olabilir.

Örneğin dikdörtgen açma – kapama hol akım sensörleri kolay kurulum ve sökme gerektiren uygulamalarda sıklıkla kullanılmaktadır. Bu sensörleri test ederken sensör çenelerinin düzgün kapanması ve açılması gibi mekanik hususlara özellikle dikkat edin. Doğru ölçümler sağlamak için test sırasında çenelerin tamamen kapalı olduğundan emin olun.

Hall Effect Current IC'leri daha entegre ve kompakttır. Farklı pin konfigürasyonlarına ve çıkış özelliklerine sahip olabilirler. Ayrıntılı test talimatları için ilgili IC'nin veri sayfasına bakın.

Çözüm

Kapalı Döngü Hall Etkisi Sensörlerinin işlevselliğinin test edilmesi, uygun ekipman ve ayrıntılara dikkat edilmesini gerektiren çok adımlı bir süreçtir. Bu blogda özetlenen adımları takip ederek kullandığınız veya tedarik ettiğiniz sensörlerin yüksek kalitede olmasını ve beklendiği gibi performans göstermesini sağlayabilirsiniz.

Yüksek kaliteli Kapalı Döngü Salon Etkisi Sensörleri pazarındaysanız veya bunları test etme hakkında daha fazla bilgiye ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Uygulamanız için doğru sensörleri bulmanıza ve kusursuz çalıştıklarından emin olmanıza yardımcı olmak için buradayız. Bir satın alma görüşmesi başlatmak ve projelerinizi bir sonraki aşamaya taşımak için bizimle iletişime geçin.

Referanslar

• Çeşitli üreticilerin sensör veri sayfaları
• Hall Etkisi sensör teknolojisine ilişkin teknik makaleler
• Mevcut sensör testiyle ilgili endüstri standartları
