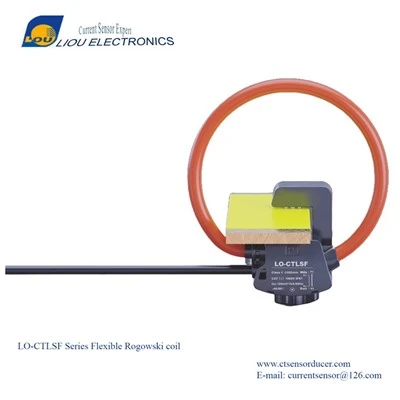

LO-CTLS 2-300 Entegratör 300A-DC20MA ile esnek bir Rogowski Bobini
Esnek Rogowski Bobin Akım sensörü, AC akımını ölçmek için kullanılır, özellikle yüksek akımı . esnek özellikleri nedeniyle, iletken akımını büyük boyutlu (30 cm'den daha büyük veya eşit) veya düzensiz şekil veya dar boşluk gibi, iletkenler arasında (örneğin, geleneksel clamp akımı probu ölçülebileceği zaman, kullanılabilir, örneğin, kullanılabilir, örneğin, geleneksel clamp akımı ölçüsü, uygun bir şekilde) .
- ürün tanıtımı
Entegratör 300A-DC20MA ile Esnek Rogowski Bobini
P/N: LO-CTLS 2-300 a
Ürün Açıklaması:
Esnek Rogowski Bobin Akım sensörü, AC akımını ölçmek için kullanılır, özellikle yüksek akımı . esnek özellikleri nedeniyle, iletken akımını büyük boyutlu (30 cm'den daha büyük veya eşit) veya düzensiz şekil veya dar boşluk gibi, iletkenler arasında (örneğin, geleneksel clamp akımı probu ölçülebileceği zaman, kullanılabilir, örneğin, kullanılabilir, örneğin, geleneksel clamp akımı ölçüsü, uygun şekilde) . Birincisi, taşınabilir cihazın veya akımın geçici olarak ölçülmesi için kullanılan eklenti türüdür ve . lt'nin çevrimiçi uzun süreli ölçümü için, iletkeni hasar görmeden kurulumu kolaydır .} .
Teknik parametreler
- Maksimum dayanma voltajı: 0.66kV (özel gereksinimler için özelleştirilmiş)
- Nominal Birincil Akım: 300A
- Nominal İkincil Çıktı: Entegratör ile 4 ~ 20mA (D . c)
- Doğruluk:% 0.5
- Nominal Yardımcı Güç Kaynağı: DC12V
- Nominal Güç Tüketimi:<=10W, working frequency 1HZ-1MHZ
- Not: 1. Diğer özellikler, müşterilerin özel gereksinimlerine göre özelleştirilebilir .
Elektriksel özellikler
|
Elektriksel özellikler |
|
|
% 10 -100% doğruluk |
+/-0.5% |
|
Aşama hatası |
W ± 1 derece (45-65 Hz) W ± 10 derece (20kHz) |
|
% 10 -100% doğrusallık |
0.50% |
|
Entegratör güç kaynağı |
12vdc |
|
Yanıt bant genişliği |
1Hz -1 MHz |
|
Bobin bölümü çapı |
W7.8mm |
|
Kablo uzunluğu |
2m veya özel yapılmış |
|
Yükseklik |
2000M |
|
IP koruma seviyesi |
IP65 |
|
Malzemenin dokusu |
Silikon kauçuk |
|
İkincil kurşun |
Korumalı tel, uzunluk özelleştirilmiş |
|
Dielektrik mukavemet |
7kvac/dk |
|
Yalıtım direnci |
DC500V/100m |
|
P/N |
GİRİŞ (A) |
Çıktı |
Kesinlik |
Boyutlar (mm) |
|
|
Φ1 |
Φ2 |
||||
|
LO-CTLS2 |
0-300 ka |
100mv 50mv 4-20 MADC 0-5V 0-1A Özelleştirilmiş |
1.0 5.0 |
80 |
7.8
|
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
300 |
|||||
|
400 |
|||||
Boyutlar:
